Bimota SB7 復活計画 進行中

まだまだですね~!!

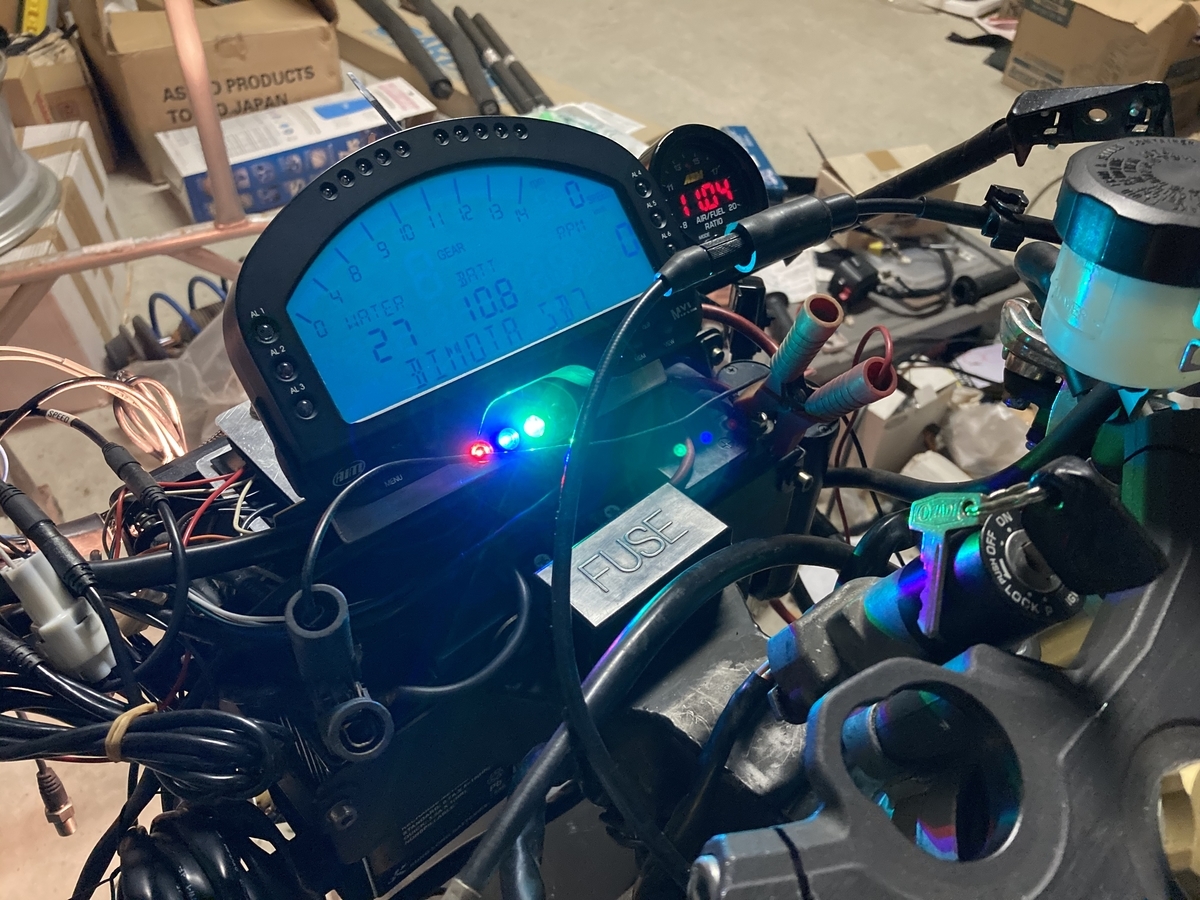

メーターは配線の処理を終えて、作動確認完了!

インジケーターも点灯・・・

ウインカーは左右を結合したら、ハザードになったので、一時放置

f:id:s-bans:20200628140338j:plain



これで準備完了!

タンクを載せて、エンジン始動の予定が・・・



どうにもエンジンが掛からない!?



f:id:s-bans:20200628140820j:plain

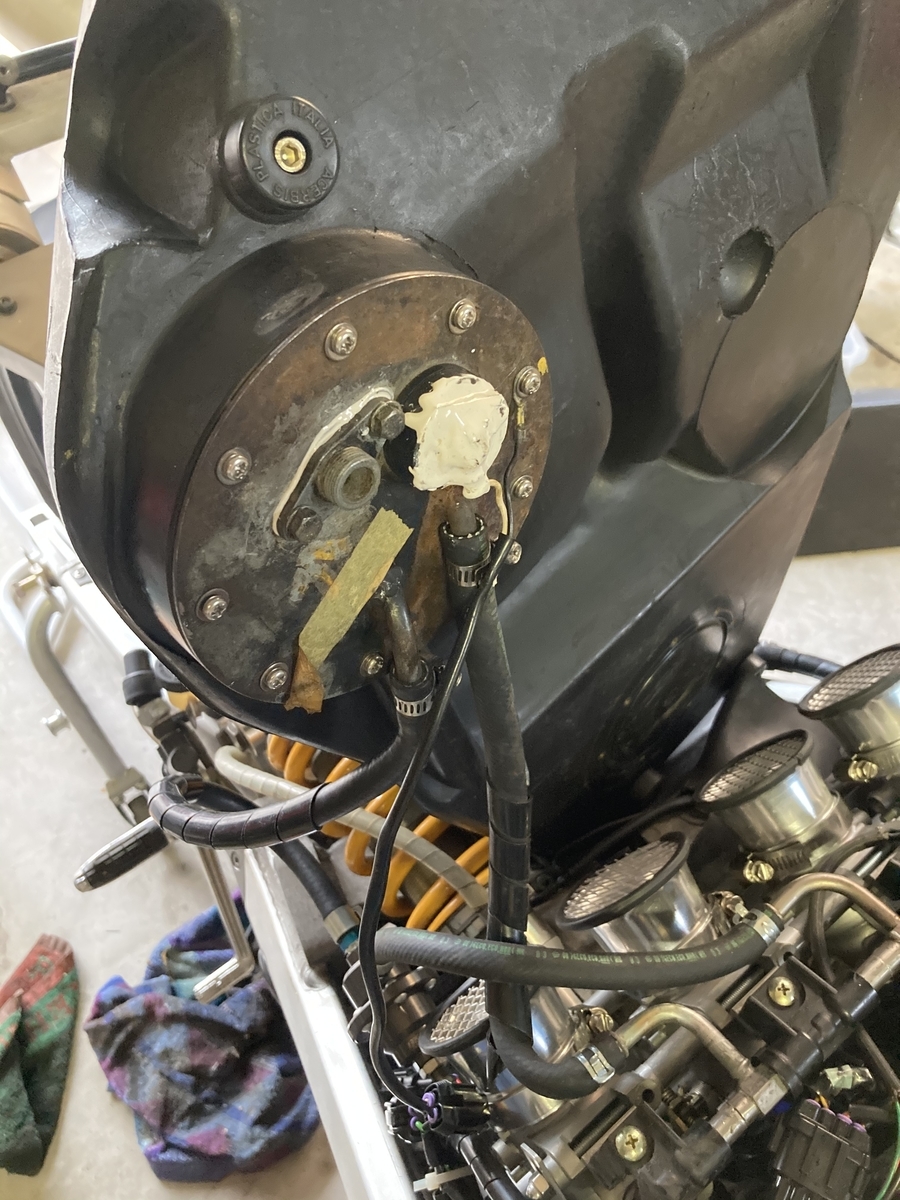

燃料ポンプ、不動でした  あ~ぁ~ぁ~どうした~

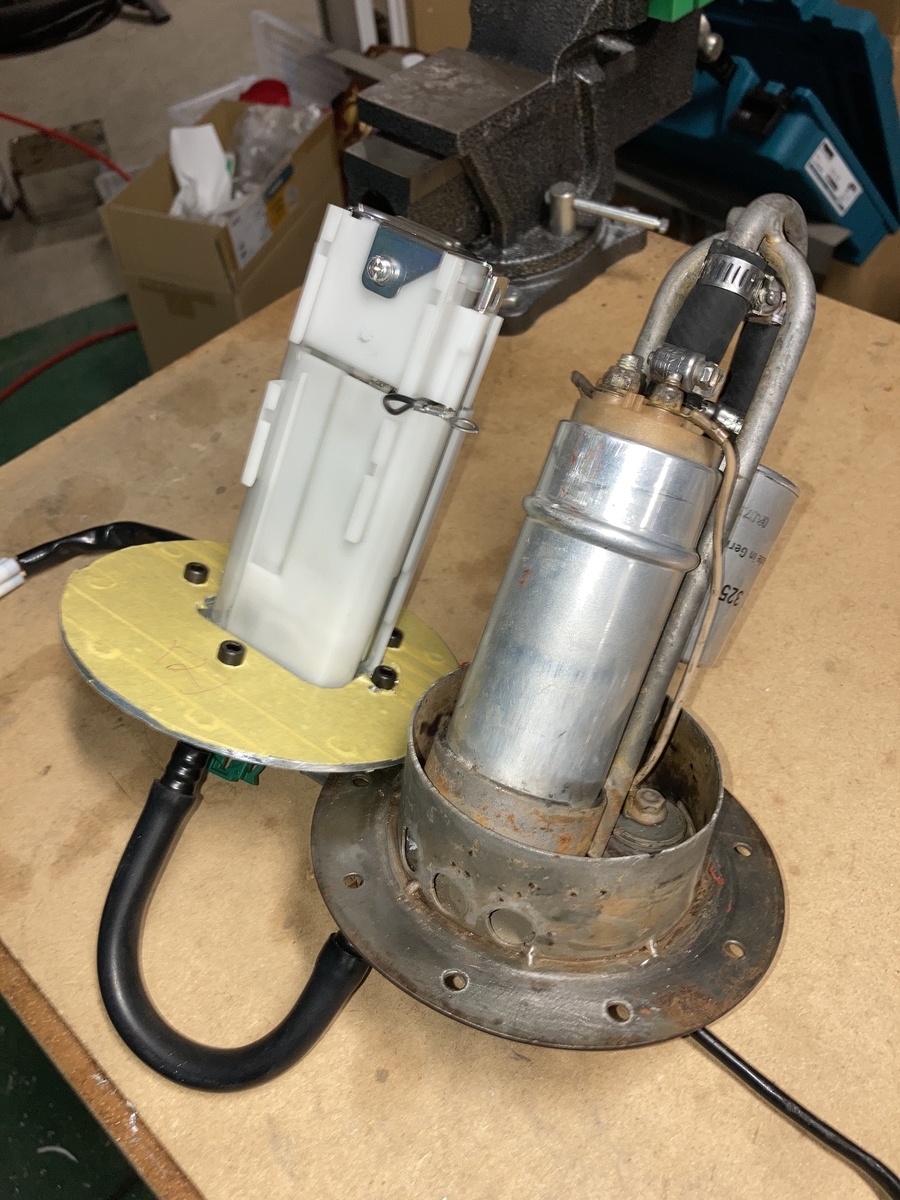

急遽、予備に持っていたGSX-R1000の燃料ポンプ

f:id:s-bans:20200628141206j:plain

ベースプレートを作成し、こんな感じで出来上がり!

燃圧レギュレター搭載のリターン無し

ホース1本出し カプラー接続のナイスな仕様になりました

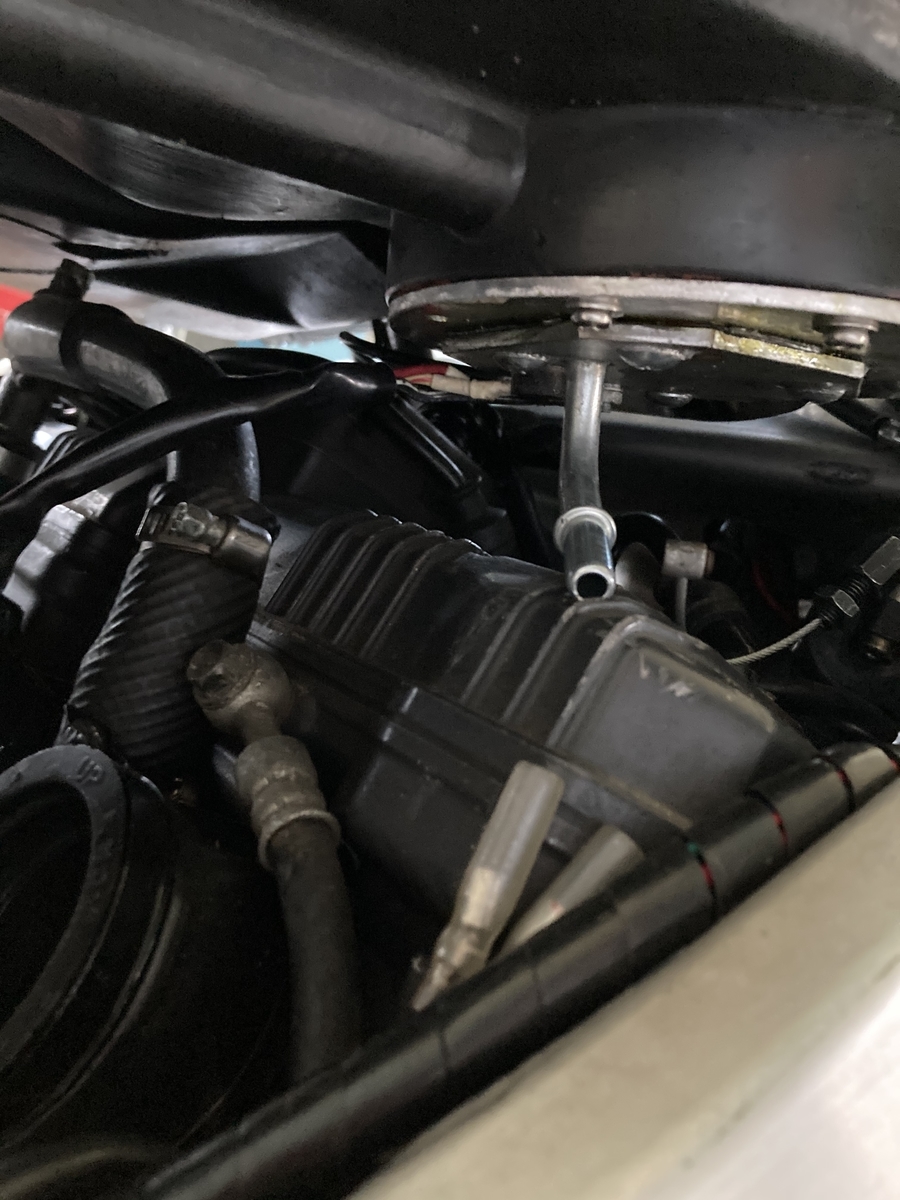

またまた、タンク搭載

f:id:s-bans:20200628142002j:plain

あ~、やっぱりダメでした

簡単には流用パーツでOKにはなりませんね~(><;

f:id:s-bans:20200628143131j:plain

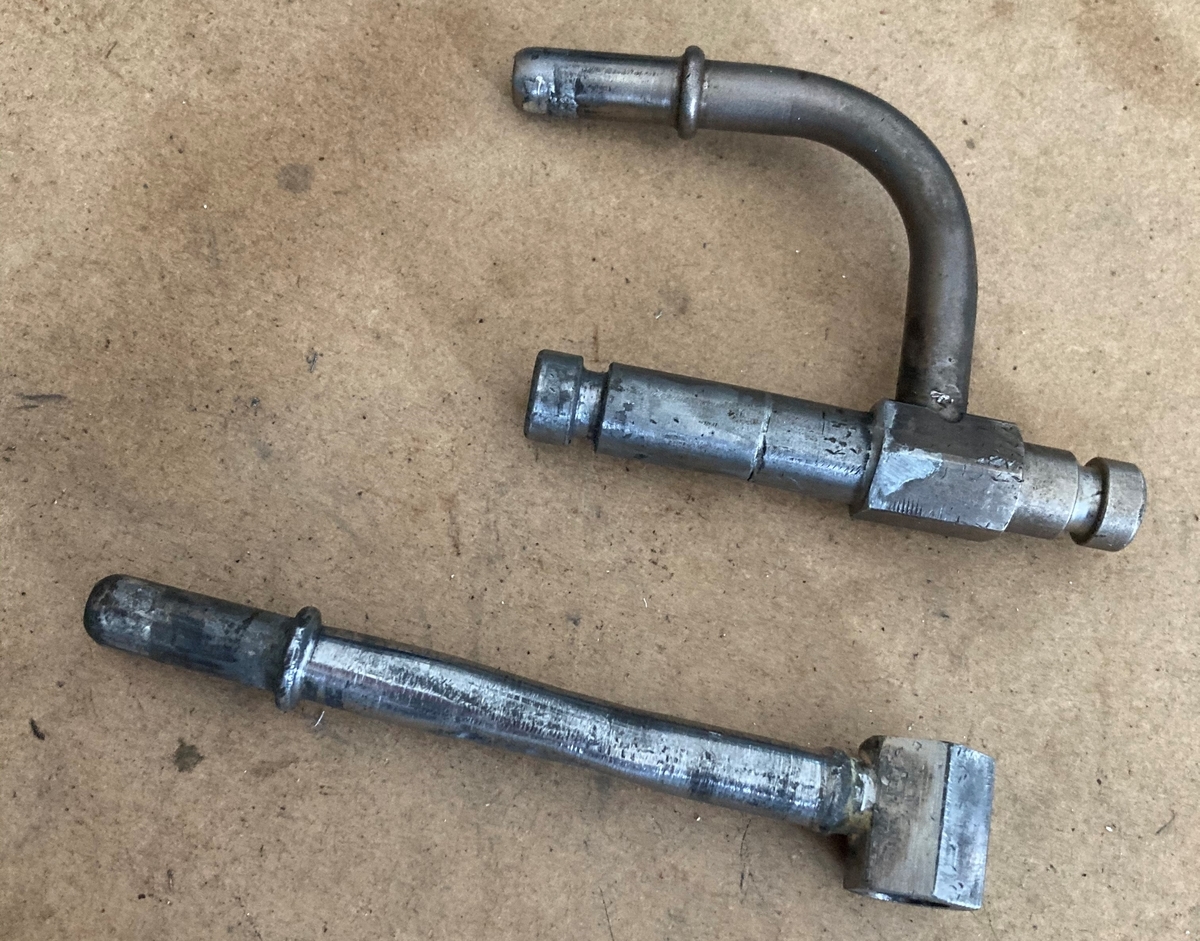

スロットルのパーツを叩いて、切って、穴塞いで・・・

エポキシパテで接着中



これで何とかなるんだろうな~

車検までもう少し?

車検準備

昨年9月に、車検切れのまま

いろいろ考えている間に、もう6月



一番の問題が、スピードメーター不動

フロント一式交換したので、メーターギヤが装着出来ないのでノーマルメーター車検不可です

f:id:s-bans:20200607204719j:plain

f:id:s-bans:20200607205619j:plain

f:id:s-bans:20200607205512j:plain

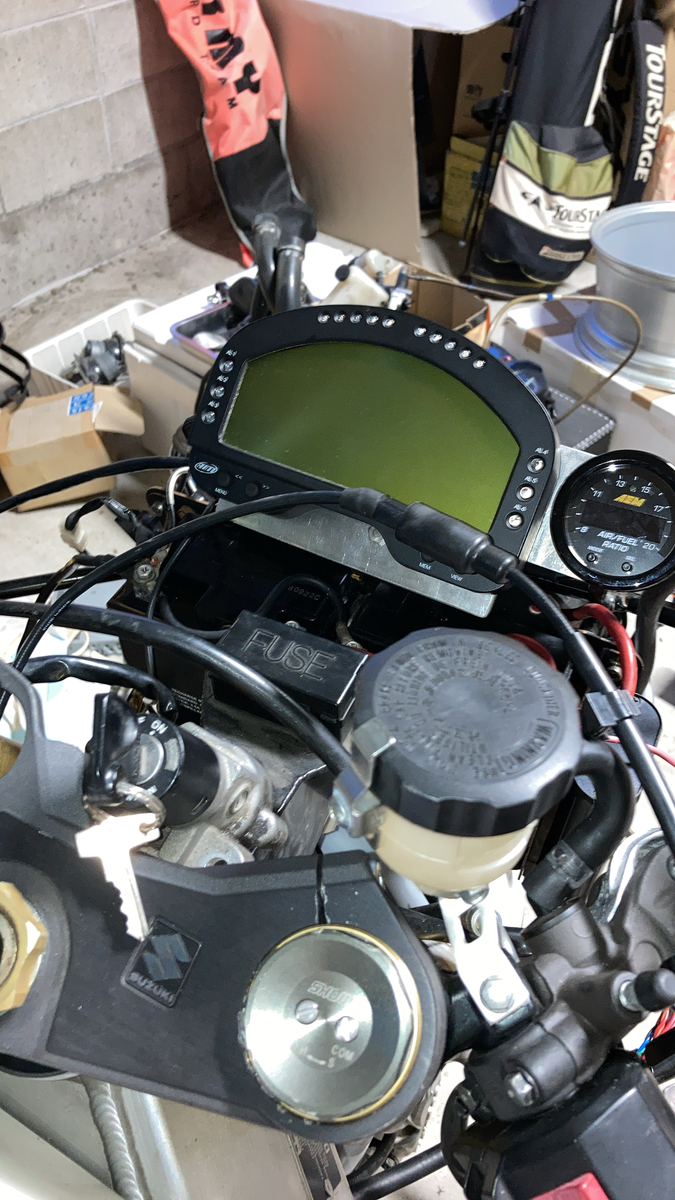

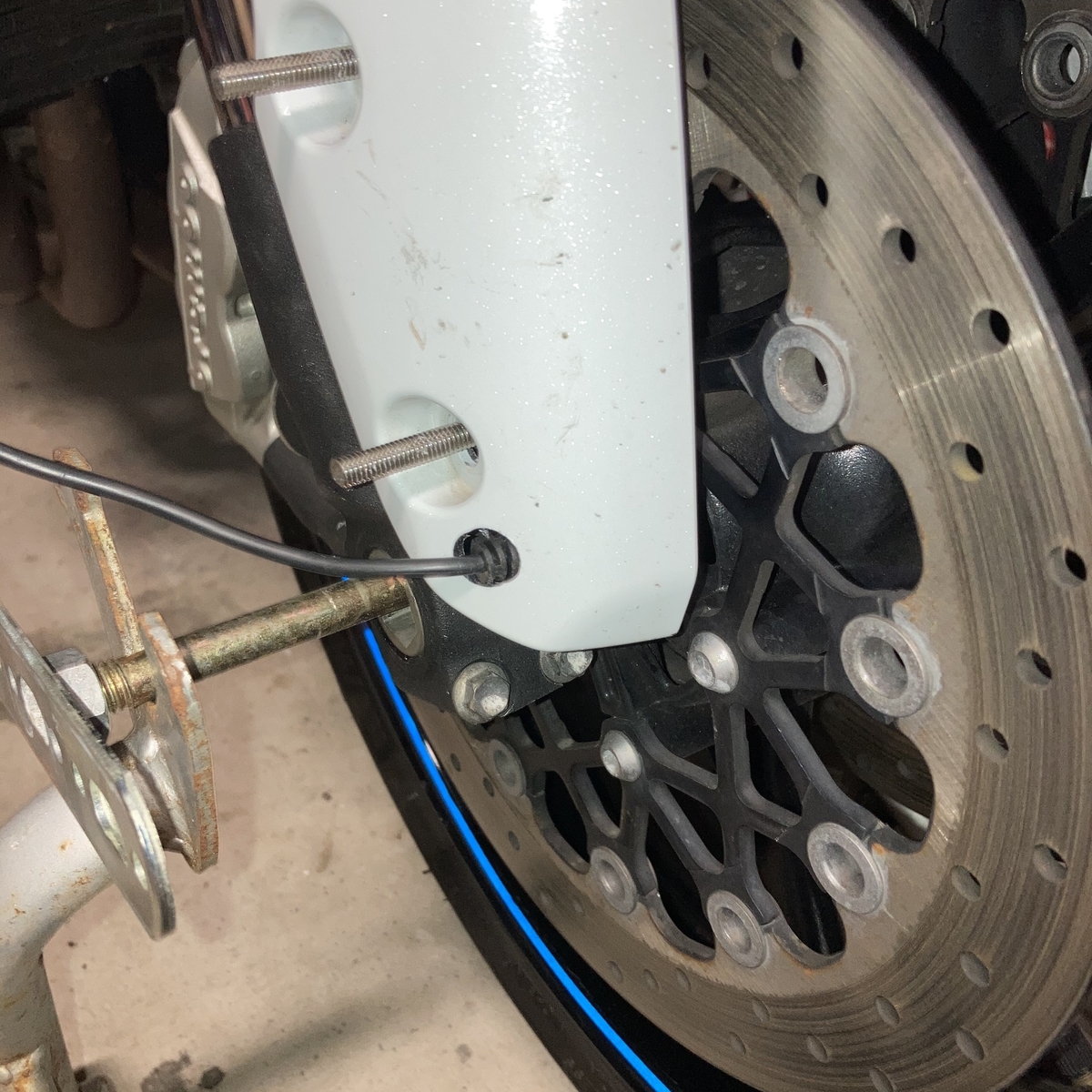

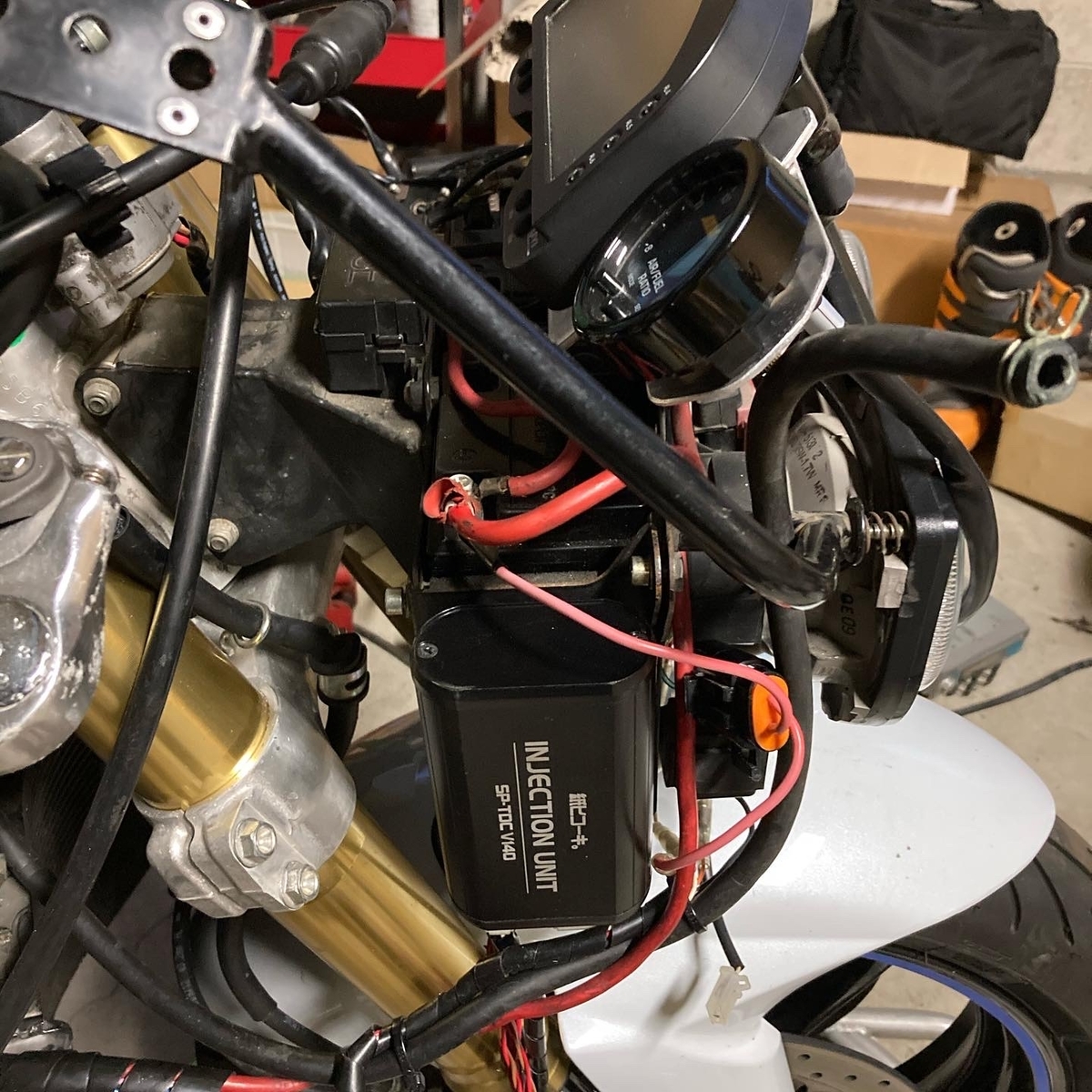

AIM MXL Strada デジタルメーター スピードセンサー

AEM UEGO 空燃比計

紙ヒコーキ SP-TDC 点火・燃料噴射制御ECU

バッテリー交換



装着完了



メーター配線   電源、RPMパルス信号

インジケーター  油圧、ニュートラル、ハイビーム、ウインカー

電気関係に疎いので、簡単ではないけど・・・





ステム交換 実行!

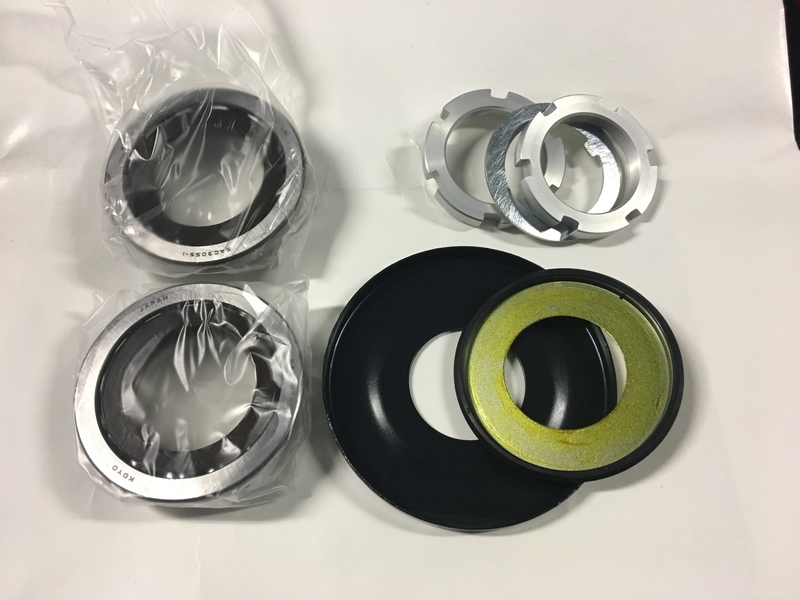

オーダーした純正パーツが届きました
ベアリング  30×55×17       2
ステアリングステム ナット      2
ステアリングステム ワッシャー   1
ステアリング アッパーシール    1
ステアリング アッパーカバー     1

    合計 6,040円

イメージ 1

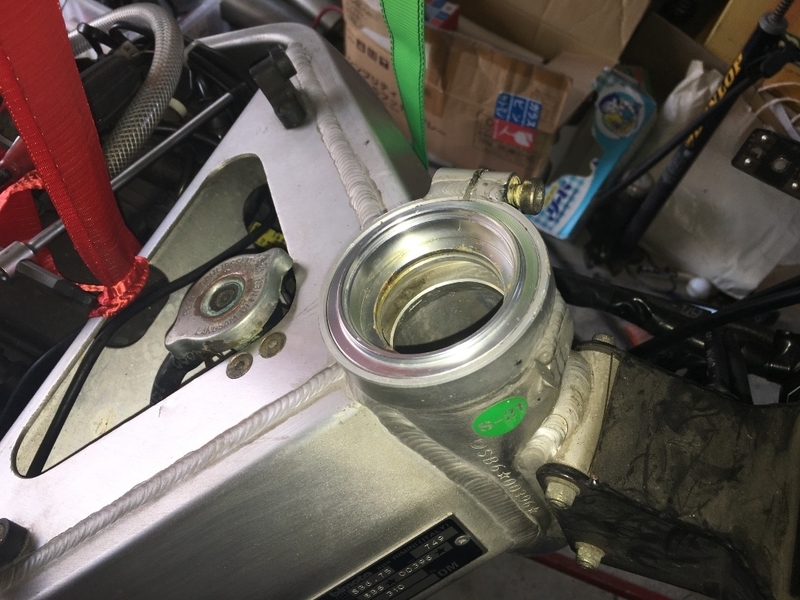

ジャッキアップし、オリジナルのステムを取り外し
ベアリングレースを外しました
25年経過した、グリースを清掃し、スッキリしました

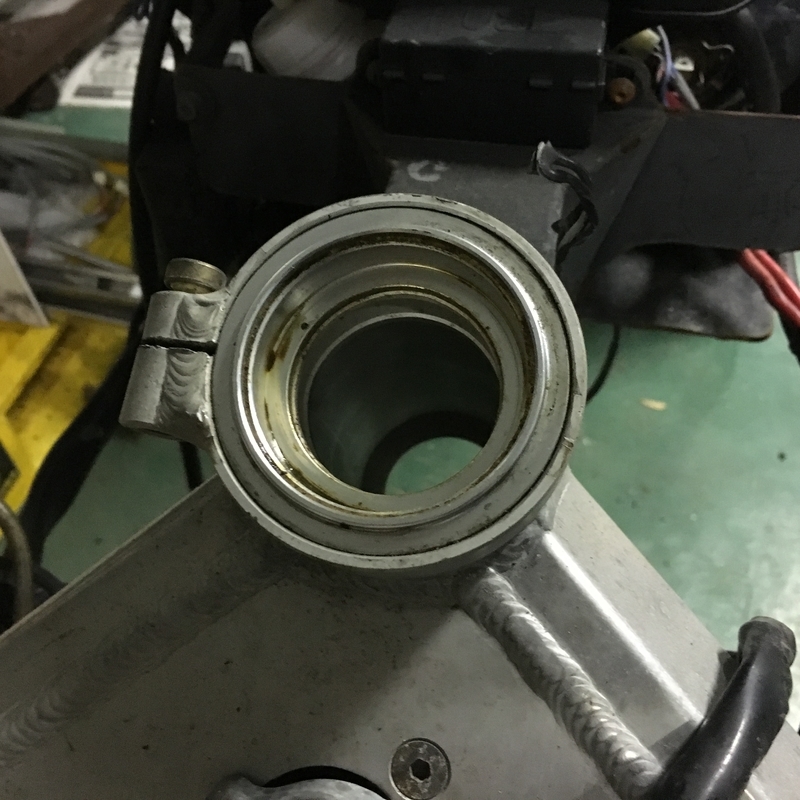

イメージ 4

ここからは、グリスだらけで、写真は無し

で、いきなりできあがり~

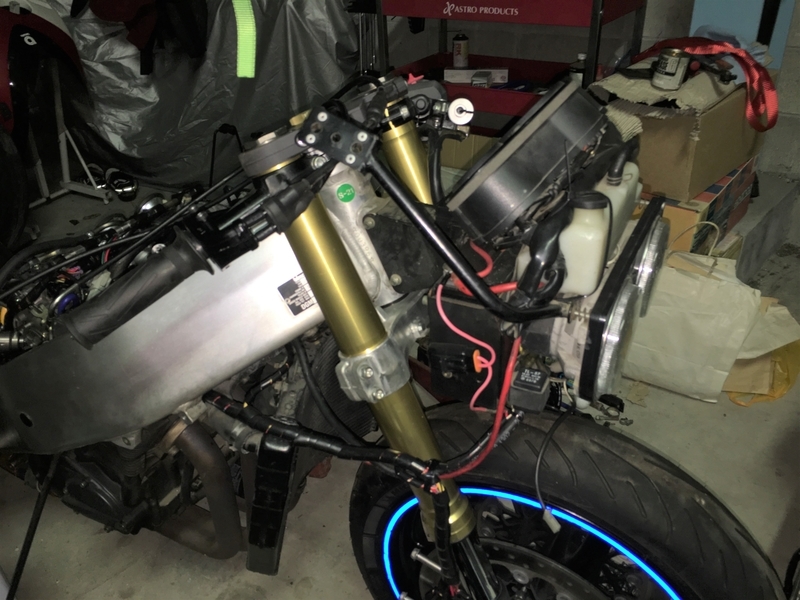

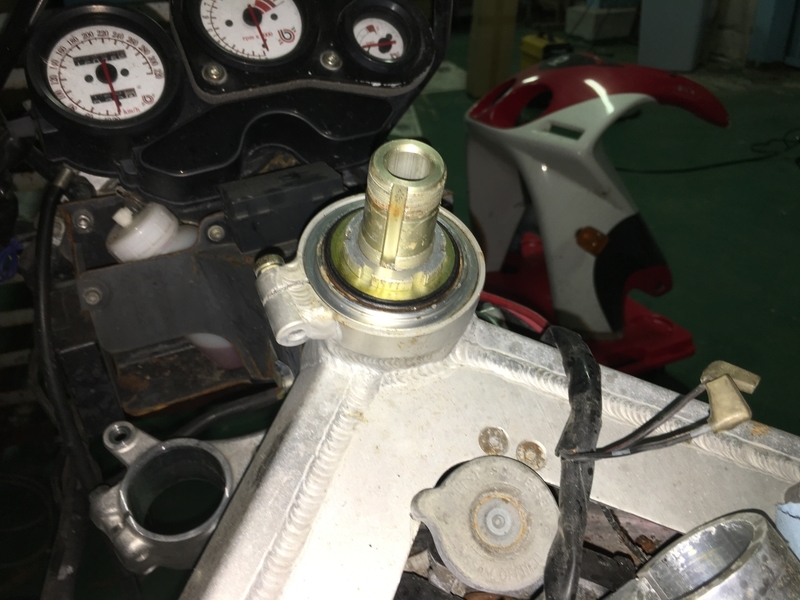

イメージ 2
キーボックスのステーが干渉したので、スパッと切りました
さて、キーはどうしようかな!?


アッパーカバーが1mm程度隙間が空きましたが、シールが中に入ったるので大丈夫でしょう

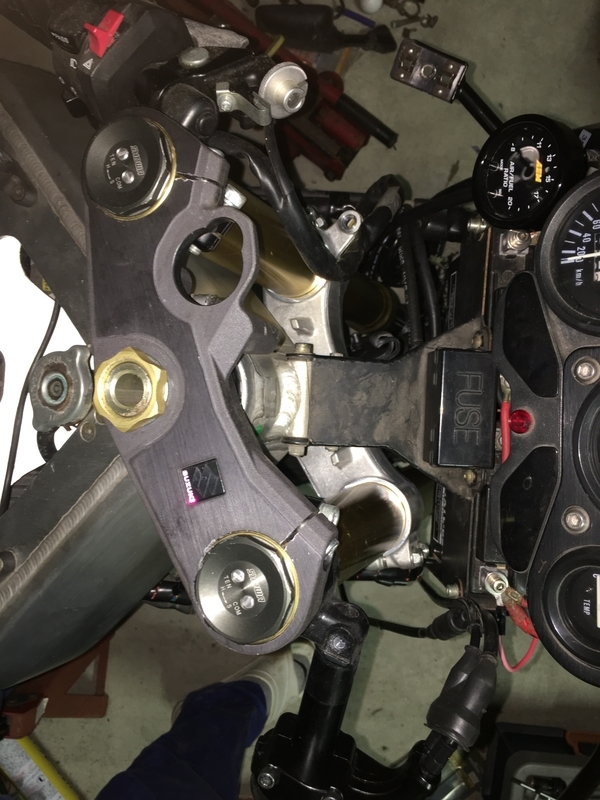

イメージ 3

ステムがバッテリーと干渉し、キレ角が減少してるような~

ブレーキ、スロットル、スイッチ関係

まだまだ?  もう少し?

完成が見えてきました~(^^)v

ステム交換 準備

パイオリ Fフォーク
OH途中ですが~

タイヤ交換、パッド交換、等々の費用を考えると・・・

フロントタイヤ
SB7  120/60/17
R1000  120/70/17
ブレンボ ブレーキパッド 鋳鉄対応品


それなら、R1000のフォークに交換したほうが早くない?ってことで、

ステムシャフトのワンオフか~

って、色々調べていましたが
ステムベアリングのサイズを調べてみて、これは~!!って
SB7  55×26.5
R1000  55×30×17

ベアリング交換だけで、イケるんじゃね~
イメージ 3
これはSB6のステム周り 10年前の事故車両
部品取りに保管してあります
十分な内径 40mm程あります

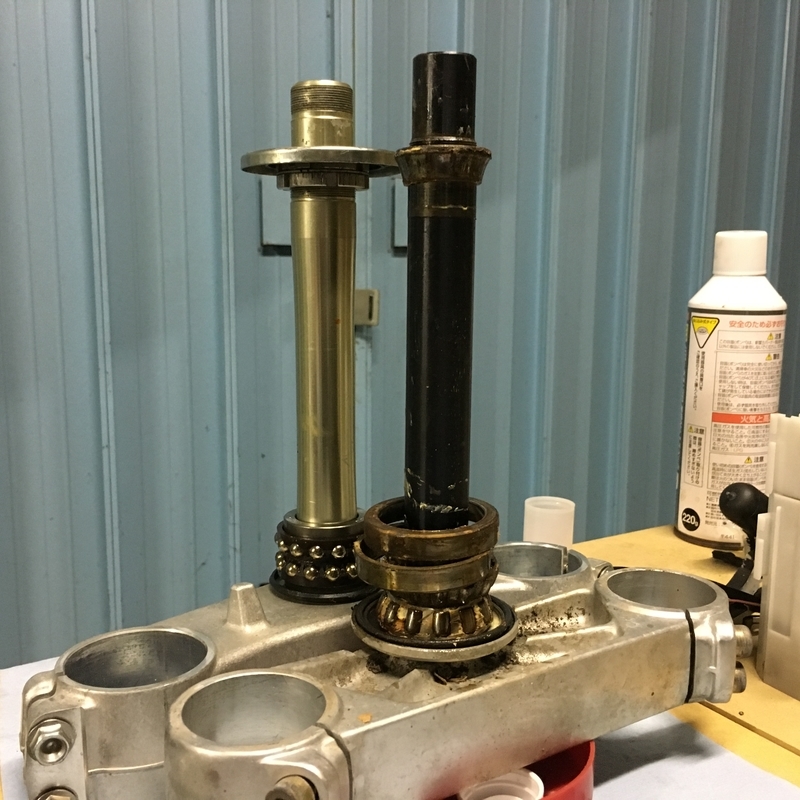

イメージ 1

ステムシャフト周りはこんな感じ
全長もほぼ同じで、問題なさそうです


イメージ 2
ベアリングレースは入ってませんが、組んでみるとこんな感じ

周辺パーツ一式、純正で揃えてから組んでみます

これで一気に完成かな?

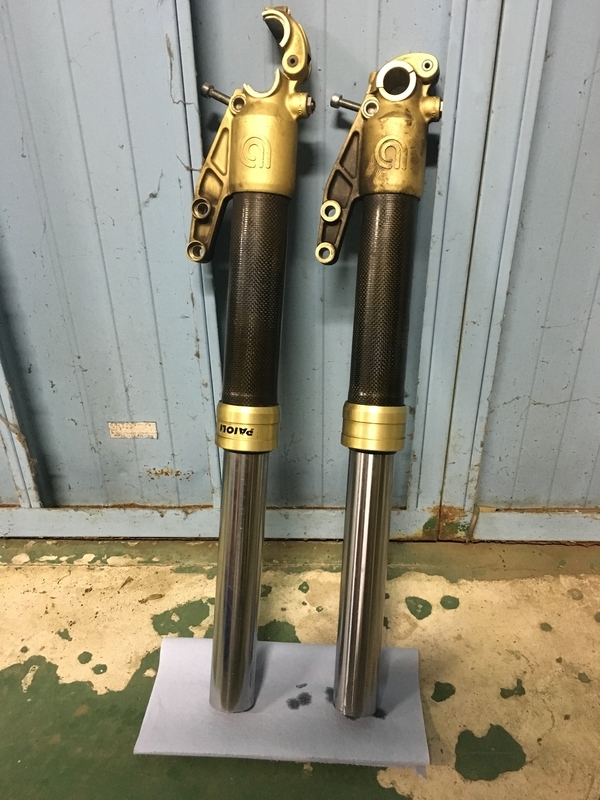

パイオリ Fフォーク

フォーク 分解清掃
オイルまみれになりながら、
ダストシールを外し、オイルシールを引き抜きました

インナーシャフト、錆びが浮いてました
25年経過してるので、こんなものか?と思うも、フォークオイルに浸かっているのに


これでいいの?

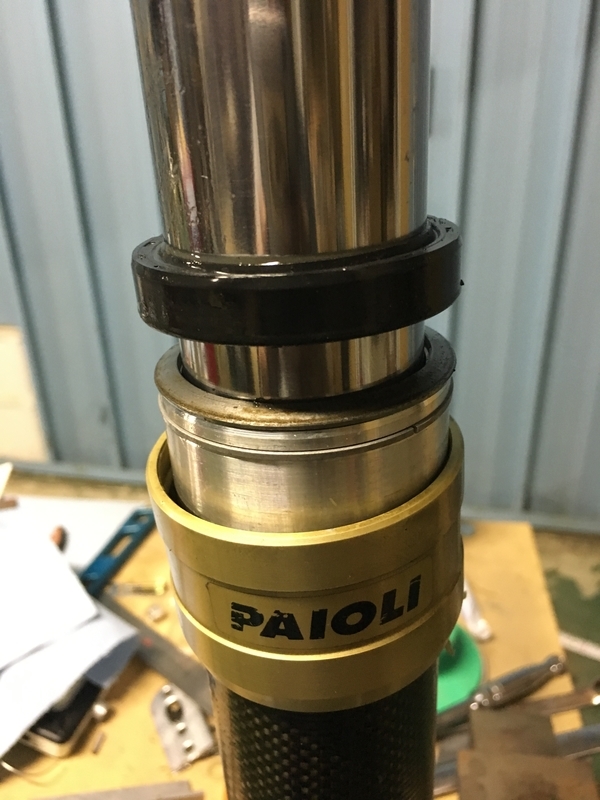

オイルシール受けのフォークトップがズルっと下がりました・・・

多分、中にOリングが入ってるはずです

イメージ 1

オイル漏れの原因はココなのかもしれない (ーー;)

サイズの合うOリング探さないと・・・

とりあえず、シール交換して組んでみます


手持ちのGSX-R1000のフロント一式導入したほうが早いかも・・・・


パーツ購入
イメージ 2

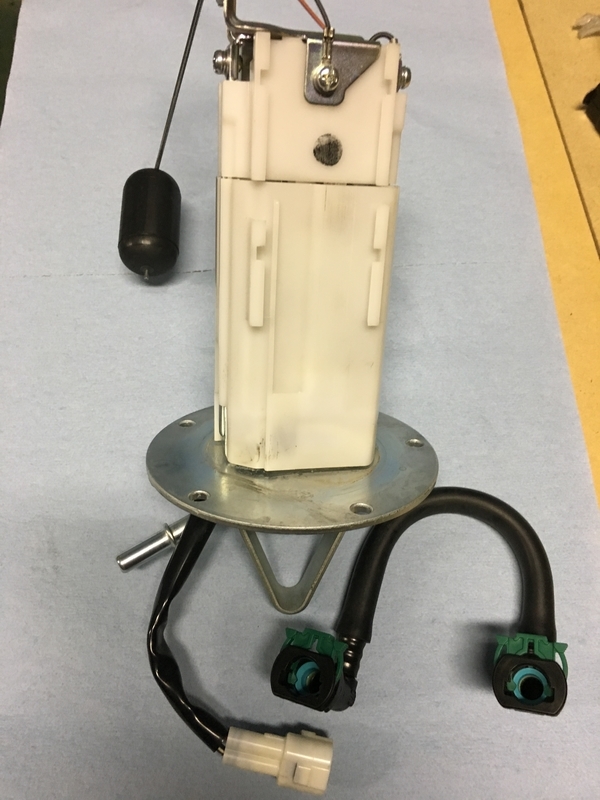

GSX-R 750 燃料ポンプ
     ベース直径 110mm
SB-7 ベース直径 130mm

ワンタッチカプラーで接続が簡単になるはず (^^)b

イメージ 3

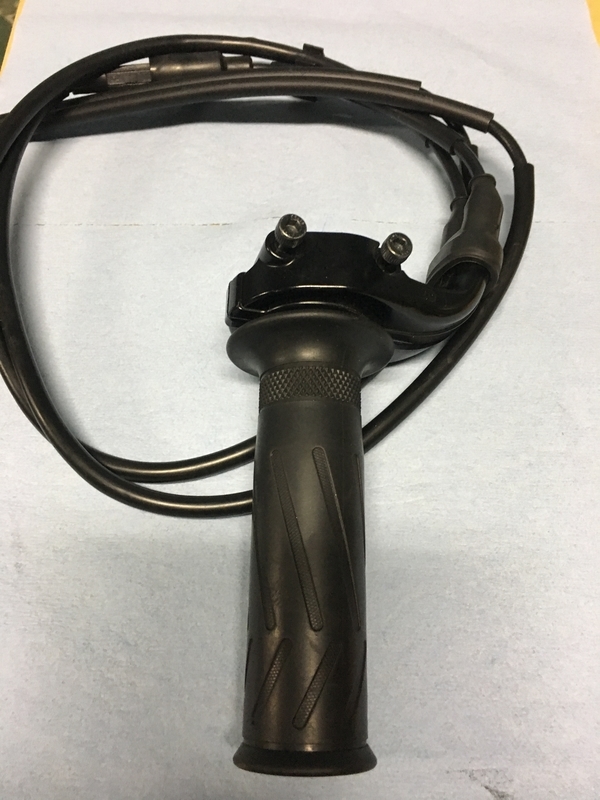

MT-09 スロットル一式
これでギリギリの取り回しの心配は無くなるはず

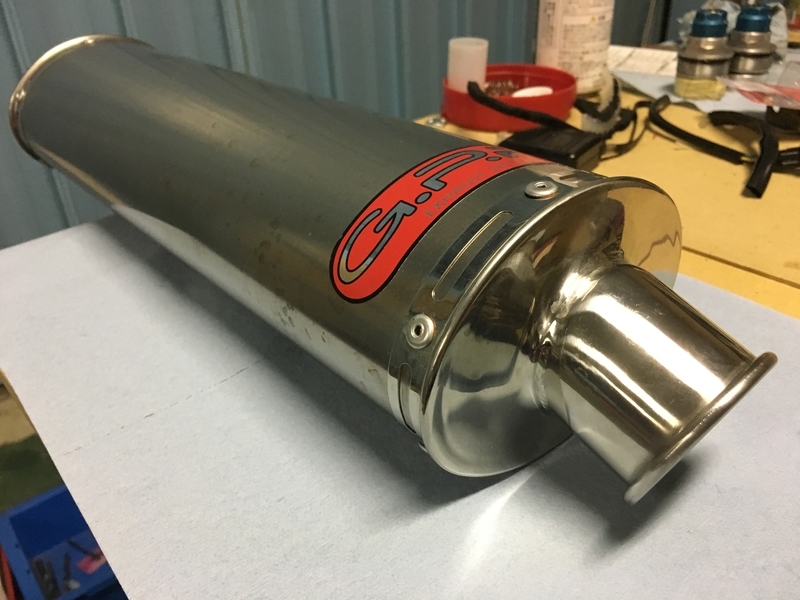

イメージ 4

G.P.R. チタンオーバルサイレンサー
さて、どうする?

何時になったら、組み上がるのやら~

次々、問題発覚!!

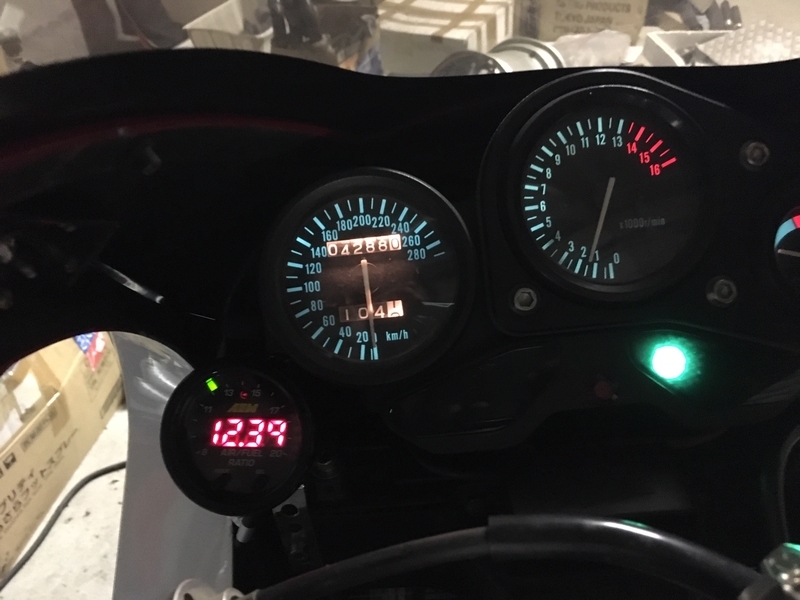

A/Fメーターを取り付けし、走行可能となったものの・・・
イメージ 1
試運転中
  突然、失火したような症状に見舞われます
  燃料ポンプ?バキュームセンサー?

  次回、ログ録って検証します

う~ん、前後サス、スカスカです・・・・
フロントフォーク、オイルシール破損、ブレーキパッドにオイル浸透して、機器が悪い~(ーー;)
リアショック、押すと跳ね返って、ボヨ~ン状態

完全ストリップ状態で、サスペンションOH

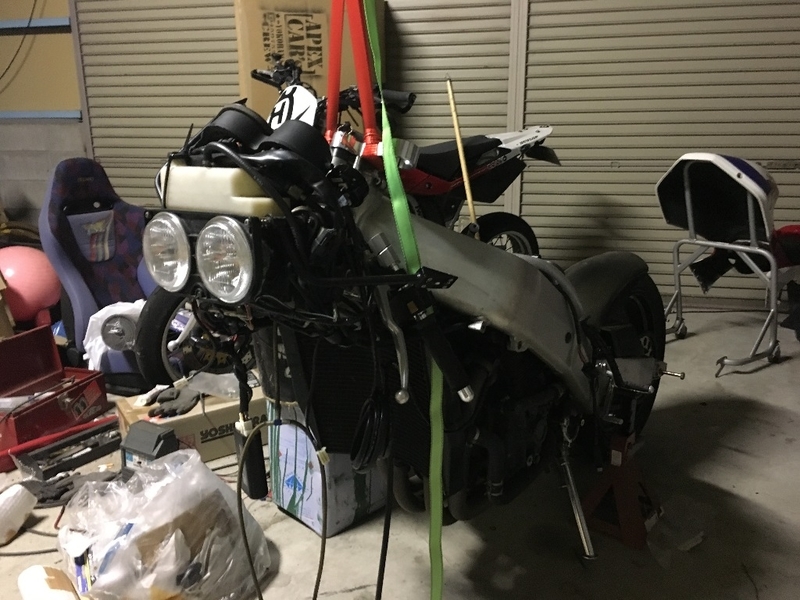

イメージ 2

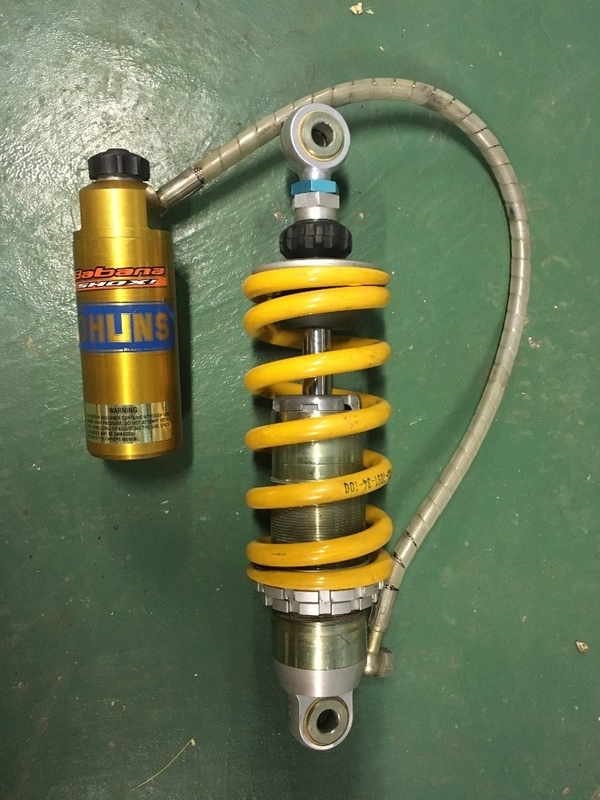

オーリンズはショップ経由でOH
イメージ 3
1週間程で帰ってきました

フロントフォークの現状は
イメージ 4
スプリングコンプレッサーが無いので、無理矢理バラしましたが、どうなんでしょう?

これから、オイルシール、スライドメタル交換

梅雨明けが早いか?
OH完了が早いか?

さて、どうなることでしょ~

準備完了!?

スロットルボディーを装着
燃料系のレイアウトを変更
空燃比計を設置
(マフラーに穴を開け、アダプターをロウ付け)

ハスクバーナからガソリンを移して、エンジン始動!!
スロットルを覗きながら、各気筒のバランス調整
(本当はバキュームゲージで同調を取りたいところですが・・・)

設定を変更しながら、なんとかアイドリング出来るまでになりました

まだ、濃いので、プログラムの設定の変更が必要です
(ココから先は、アンドロイド端末でOKなので、簡単?お手軽です)

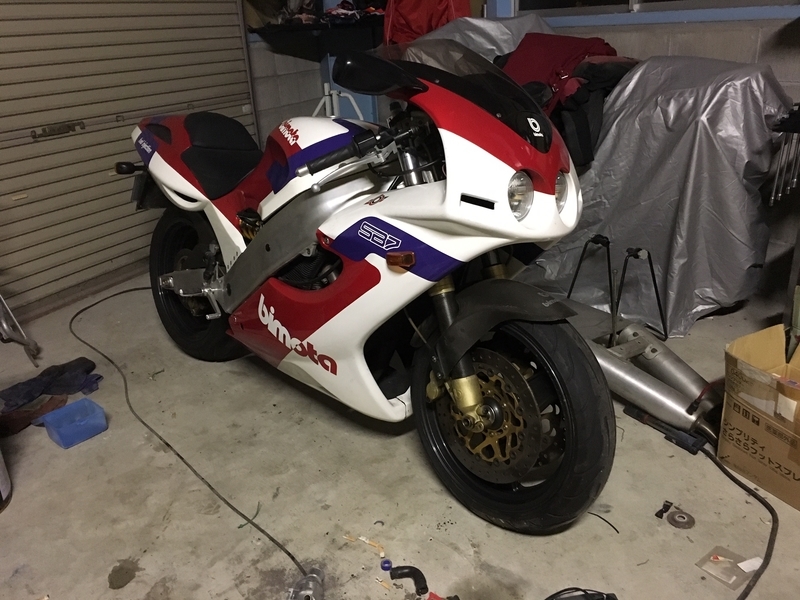

イメージ 3

久しぶりに、シートカウルを装着した完全体
何だかカワイイ感じがします(^^)b

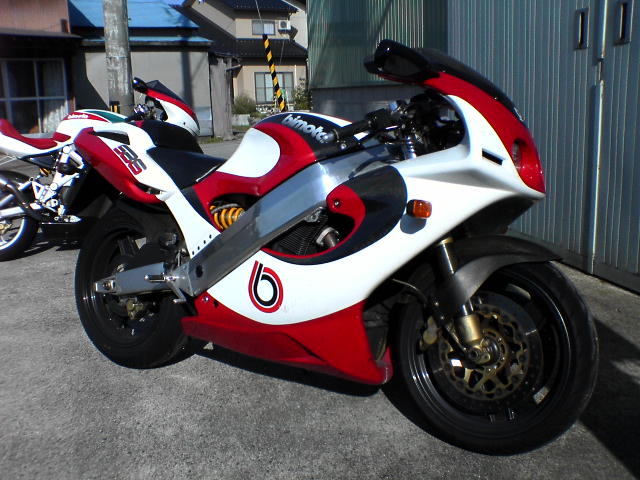

イメージ 1

ちなみに、SB6はこんなんです
(2008年 事故で廃車になりました)
イメージ 2

あとは、実走でセッティング

・タイヤ交換
・フロントフォークOH

まだまだ、楽しませてくれる、Bimota SB7
 1994-1995 model
4半世紀の眠りから覚めるまで、もう少し
